堆（Heap）是计算机科学中一类特殊的数据结构，它用于存储可以动态分配和删除内存块的数据。堆通常由一系列称为堆块（Heap Block）的内存块组成，每个堆块可以存储一定数量的数据。在堆中，堆块的大小可以是固定的或可变的。对于可变大小的堆块，它们的大小可以在运行时动态改变。这种灵活性使得堆成为一种非常方便的内存管理工具，可以用于实现动态数组、链表等功能。然而，由于堆中的数据可以动态分配和删除，因此也可能会出现一些安全问题。其中一种常见的问题是堆溢出（Heap Overflow）。我们首先介绍堆的基础原理：

一、介绍

堆可以提供动态分配的内存，允许程序申请未知的内存，是程序虚拟地址空间中的一块连续线性的区域，由低地址向高地址增长。当前 Linux 使用的堆分配器被称为 `ptmalloc2，在 glibc 中实现。对堆利用来说，不用通过栈溢出直接覆盖函数的返回地址从而控制 EIP，只能通过间接手段来劫持程序控制流。

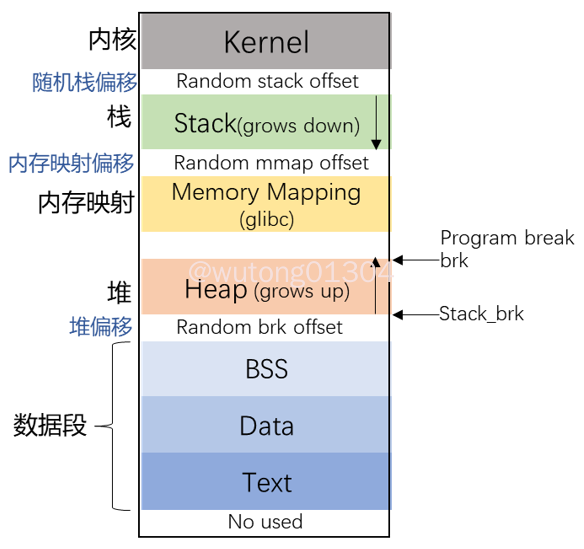

堆的属性是可读可写的，大小通过 brk()或sbrk()函数进行控制。如图所示，在堆未初始化时，program_break 指向 BSS 段的末尾，通过调用brk()和sbrk()来移动program_break使得堆增长。在堆初始化时，如果开启了ASLR，则堆的起始地址start_brk 会在BSS 段之后的随机位移处，如果没有开启，则start_brk会紧接着BSS 段。

通常来说，系统中的堆指的是主线程中main arena所管理的区域。但glibc会同时维持多个区域来供多线程使用，每个线程都有属于自己的内存（称为arena），这些连续的内存也可以称为堆。arena 指的是堆内存区域本身，并不是结构。主线程创建的堆称为main arena，由sbrk创建，它包含start_brk和 brk之间的这片连续内存，内存不够时通过brk调用来扩展。子线程堆称为per thread arena，由mmap创建，其分配的映射段大小是固定的，不可以扩展，映射段不够用时用mmap来分配新的内存。

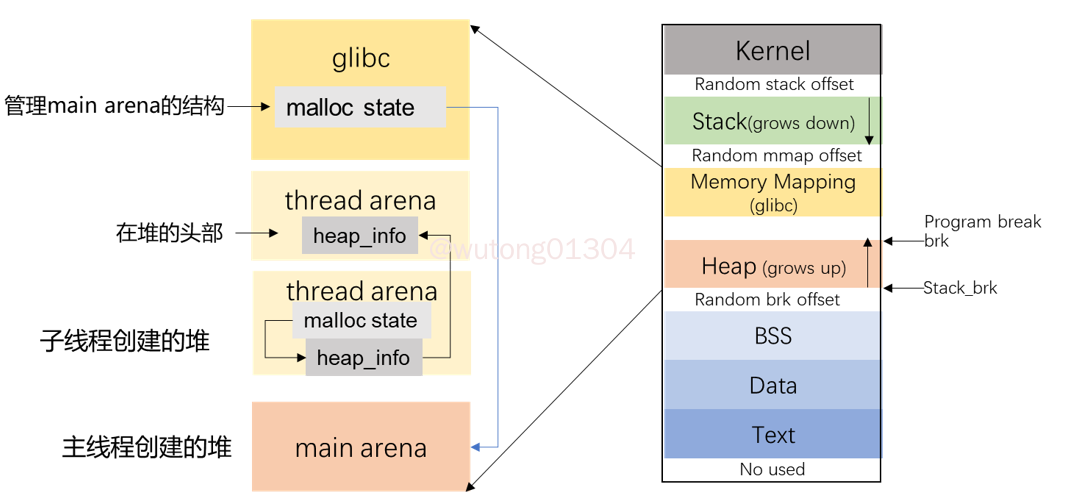

malloc_state 管理 arena 的核心结构，包含堆的状态信息、bins 链表等。main arena 对应的 malloc state 结构存储在 glibc 全局变量中；其他线程 arena 对应的 malloc_state 存储在 arena 本身中，每个部分由heap_info管理。子线程的堆栈都是分配在内存映射区和堆区之间的区域（也可以理解为就是分配在内存映射区，因为内存映射区和堆区都是动态增长的，内存映射区向下增长，堆区向上增长）。

glibc的想法是:当用户申请堆块时，从堆中按顺序分配堆块交给用户，用户保存指向这些堆块的指针;当用户释放堆块时，glibc会将释放的堆块组织成链表;当两块相邻堆块都为释放状态时将之合并成一个新的堆块;由此解决内存碎片的问题。

chunk是glibc管理内存的基本单位,整个堆在初始化后会被当成一个free chunk,称为 top chunk,每次用户请求内存时，如果 bins中没有合适的chunk，malloc就会从top chunk中进行划分,如果top chunk 的大小不够，则调用 brk()扩展堆的大小，然后从新生成的 top chunk 中进行切分。用户正在使用中的堆块叫作allocated chunk，被释放的堆块叫作free chunk，由free chunk组成的链表叫作bin。我们称当前chunk低地址处相邻的chunk为上一个(后面的)chunk,高地址处相邻的chunk为下一个(前面的)chunk。

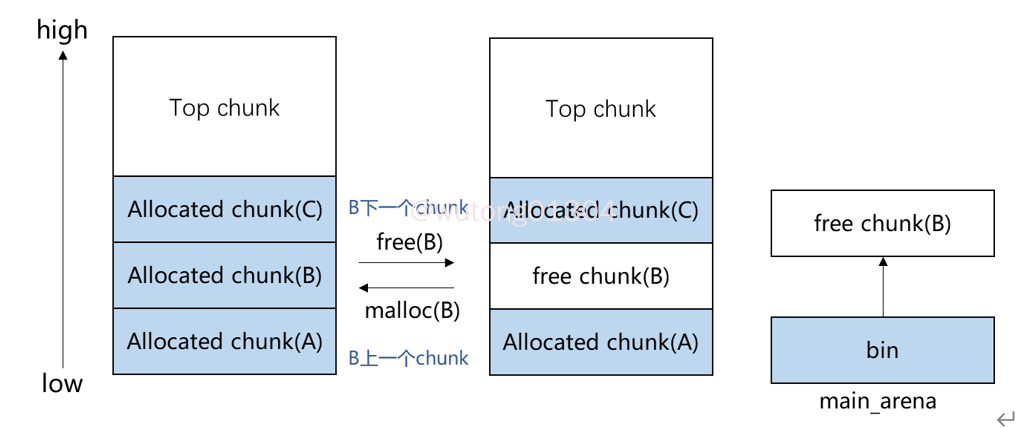

用户释放内存时，glibc 会先根据情况将释放的chunk与其他相邻的free chunk 合并，然后加入合适的 bin中。如图所示，用户连续申请了三个堆块 A、B、C，此时释放chunk B，由于它与 top chunk不相邻，所以会被放入 bin中，成为一个free chunk。现在再次申请一个与B相同大小的堆块，则malloc将从 bin中取出 chunk B，回到一开始的状态bin的表头也会指向null。但如果用户连续释放chunk A和 chunk B，由于它们相邻且都是free chunk，那么就会被合并成一个大的chunk放入 bin中。为了方便管理，glibc将不同大小范围的chunk组织成不同的 bin。如fast bin、small bin、large bin等，在这些链表中的chunk分别叫作 fast chunk、small chunk 和 large chunk。

堆分配的大致流程如上，接下来详细介绍各个部分的细节。

二、堆的各个结构

2.1 malloc_state

大部分情况下对于每个线程而言其都会单独有着一个 arena 实例用以管理属于该线程的堆内存区域。ptmalloc内部的内存池结构是由 malloc_state 结构体进行定义的，即 arena本身便为 malloc_state 的一个实例对象。malloc_state结构体定义于malloc/malloc.c中：

struct malloc_state
{
  mutex_t mutex;//mutex 变量即为多线程互斥锁，用以保证线程安全
  int flags;//标志位，用以表示 arena 的一些状态，如：是否有 fastbin 、内存是否连续等
  mfastbinptr fastbinsY[NFASTBINS];//存放 fastbin chunk 的数组
  mchunkptr top;//指向 Top Chunk 的指针
  mchunkptr last_remainder;//chunk 切割中的剩余部分。
  mchunkptr bins[NBINS * 2 - 2];//存放闲置 chunk 的数组。
  unsigned int binmap[BINMAPSIZE];//记录 bin 是否为空的 bitset 。
  struct malloc_state *next;//指向下一个 arena 的指针
  struct malloc_state *next_free;//指向下一个空闲的arena的指针。
  INTERNAL_SIZE_T attached_threads;//与该 arena 相关联的线程数。
  INTERNAL_SIZE_T system_mem;//记录当前 arena 在堆区中所分配到的内存的总大小
  INTERNAL_SIZE_T max_system_mem;//记录 system_mem 的最大值
};

值得注意的是：

**mfastbinptr fastbinsY[NFASTBINS]**：fastbinsY 是一个bin数组，里面有NFASTBINS个fastbin。
last_remainder：chunk 切割中的剩余部分。malloc 在分配 chunk 时若是没找到 size 合适的 chunk 而是找到了一个 size 更大的 chunk ，则会从大 chunk 中切割掉一块返回给用户，剩下的那一块便是 last_remainder ，其随后会被放入 unsorted bin 中。
binmap：记录 bin 是否为空的 bitset 。需要注意的是chunk被取出后若一个bin空了并不会立即被置0，而会在下一次遍历到时重新置位。
mchunkptr bins[NBINS * 2 - 2]：bins也是一个bin数组，大小为126。记录的是unsorted bin（1）、small bin（2~~63）、large bin链（64~~126）。

各类bin详细介绍在第3章。

2.2 main_arena

如之前所说，main arena 无需维护多个堆，当空间耗尽时，main arena 可以通过sbrk拓展堆段，直至堆段「碰」到内存映射段。管理main arena 的 arena header作为一个全局变量，可以在 libc.so 的数据段中找到。main_arena 为一个定义于 malloc.c 中的静态的 malloc_state 结构体。

static struct malloc_state main_arena =
{
	.mutex =_LIBC_LOCK_INITIALIZER,
	.next =&main_arena,
	.attached_threads = 1
};

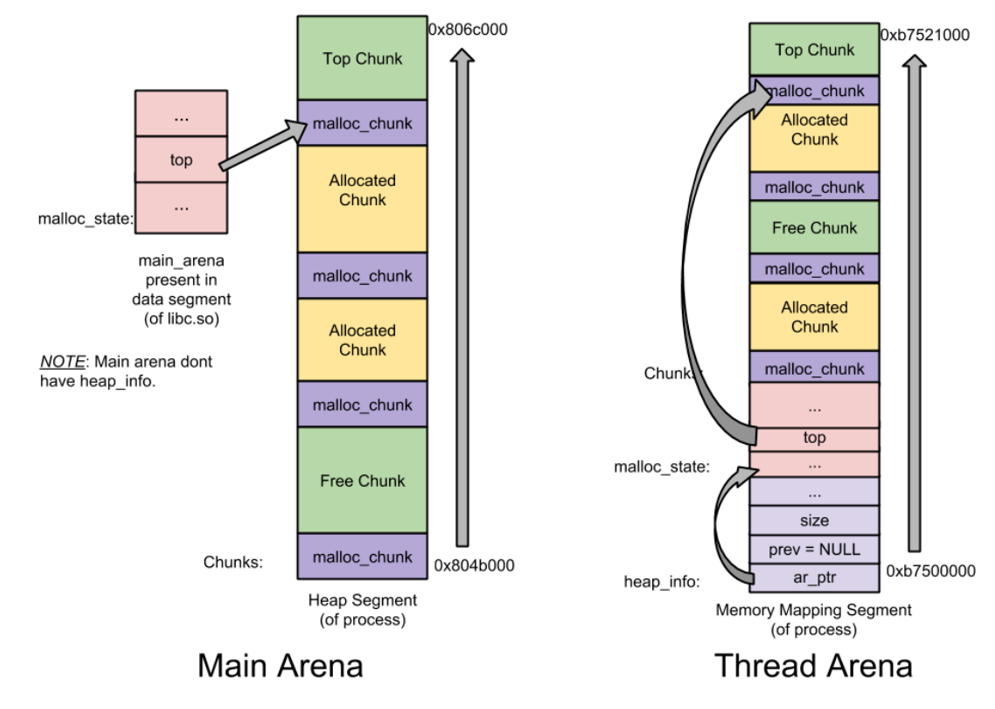

由于其为libc中的静态变量，该arena会被随着libc文件一同加载到Memory Mapping Segment。因此在堆题中通常通过泄露arena的地址以获得 libc 在内存中的基地址。thread arena则不同，通常有多片连续内存，这些内存被称为heap。每一个heap都有自己的 heap header（heap_info），用以管理堆。堆被分为若干个chunk，每个chunk由malloc_chunk管理（详见2.4节）。main arena 和 thread arena 的图示如下：

图片来源于：https://blog.csdn.net/u014377094/article/details/123938344

总结来说，main arena只有一块空间，管理main arena的是malloc_state，在libc里面存储。main arena没有heap_info。thread arena有多块空间，每个空间都是heap，每个heap都有自己的heap header(heap_info)管理。heap_info介绍如下：

2.3 heap_info

heap_info 位于一个 heap 块的开头，用以记录通过 mmap 系统调用从 Memory Mapping Segment 处申请到的内存块的信息。定义于 arena.c 中。

typedef struct _heap_info
{
  mstate ar_ptr; //指向管理该堆块的 arena
  struct _heap_info *prev; //该heap_info所链接的上一个 heap_info
  size_t size;   //记录该堆块的大小
  size_t mprotect_size; //记录该堆块中被保护（mprotected）的大小
  char pad[-6 * SIZE_SZ & MALLOC_ALIGN_MASK];//padding
} heap_info;

pad：即 padding ，用以在 SIZE_SZ 不正常的情况下进行填充以让内存对齐，正常情况下 pad 所占用空间应为 0 字节。多个heap的图示如下：

图片来源于：https://blog.csdn.net/u014377094/article/details/123938344

thread arena有且只有一个malloc_state（即 arena header），保存在第一个heap中。两个 heap 通过 mmap 从操作系统申请内存，两者在内存布局上并不相邻而是分属于不同的内存区间，所以为了便于管理，第二个 heap_info 结构体的 prev 成员指向了第一个 heap_info 结构体的起始位置（即 ar_ptr 成员），而第一个 heap_info 结构体的 ar_ptr 成员指向了 malloc_state，这样就构成了一个单链表(*malloc_stateà*heap_info(1)àheap_info(2)**à)，其中malloc_state的top chunk指向第二个heap的top chunk，方便后续管理。

2.4 malloc_chunk

由 malloc 申请的内存为 chunk，这块内存在 ptmalloc 中被称为 malloc_chunk 结构体表示。无论一个 chunk 的大小如何，处于分配状态还是释放状态，它们都使用一个统一的结构。虽然它们使用了同一个数据结构，但是根据是否被释放，它们的表现形式会有所不同。

struct malloc_chunk {

  INTERNAL_SIZE_T      prev_size;  //前一个 chunk 的大小
  INTERNAL_SIZE_T      size;   //该 chunk 的大小
  struct malloc_chunk* fd;   //指向下一个空闲的 chunk
  struct malloc_chunk* bk;   //指向上一个空闲的 chunk
  struct malloc_chunk* fd_nextsize; //指向前一个与当前 chunk 大小不同的第一个空闲块
  struct malloc_chunk* bk_nextsize; //指向后一个与当前 chunk 大小不同的第一个空闲块
};

prev_size：如果前一个 chunk 是空闲的话，记录物理相邻前一个 chunk 的大小；否则存储前一个 chunk 的用户数据（一部分而已，主要是为了能够充分利用这块内存空间）。

size：该 chunk 的大小，必须是 2*SIZE_SZ 的整数倍，后三位分别是：NON_MAIN _ARENA（A）、IS_MAPPED（M）、PREV_INUSE（P）。A表示该 chunk 属于主分配区（0）或者非主分配区（1）。M记录当前 chunk 是否是由 mmap 分配的，M 为 1 表示该 chunk 是从 mmap 映射区域分配的，否则是从 heap 区域分配的。P记录前一个 chunk 块是否被分配。一般来说，堆中第一个被分配的内存块的 size 字段的 P 位都会被设置为 1，以便于防止访问前面的非法内存。当一个 chunk 的 size 的 P 位为 0 时，我们能通过 prev_size 字段来获取上一个 chunk 的大小以及地址。这也方便进行空闲 chunk 之间的合并。

fd、bk：chunk 处于分配时从 fd 字段开始就是用户数据了，chunk 空闲时会被添加到对应的空闲管理链表中。fd：指向下一个（非物理相邻）空闲的 chunk。bk：指向上一个（非物理相邻）空闲的 chunk。通过 fd 和 bk 可以将空闲的 chunk 块加入到空闲的 chunk 块链表进行统一管理。

fd_nextsize， bk_nextsize：也是只有 chunk 空闲的时候才使用，不过其用于较大的 chunk（large chunk）。fd_nextsize：指向前一个与当前 chunk 大小不同的第一个空闲块，不包含 bin 的头指针。bk_nextsize：指向后一个与当前 chunk 大小不同的第一个空闲块，不包含 bin 的头指针。一般空闲的 large chunk 在 fd 的遍历顺序中，按照由大到小的顺序排列。这样做可以避免在寻找合适 chunk 时挨个遍历。

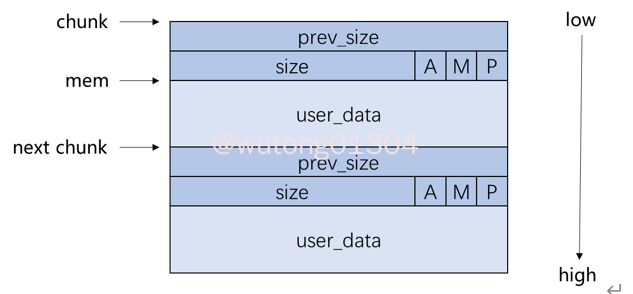

如图所示，处于使用状态的chunk：

chunk由两部分组成，即pre_size和 size组成的chunk header和后面供用户使用的user data。chunk 指针指向一个 chunk 的开始，一个 chunk 中包含了用户请求的内存区域和相关的控制信息。malloc()函数返回给用户的实际上是指向用户数据的mem指针。

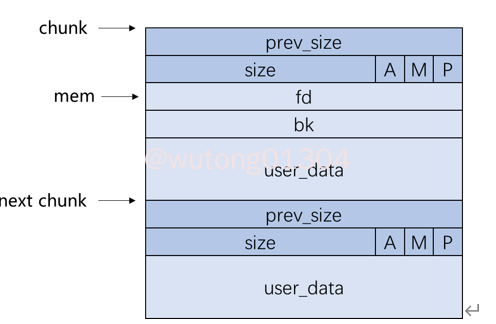

由于当前chunk处于释放状态,此时fd和bk成员有效( fd_nextsize和 bk_nextsize在large chunk时有效)，所以下一个chunk 的 P比特位一定是0，prev_size表示上一个chunk 的大小。由于 bk之后的空间大小可能为0，也就是说一个chunk的大小最小可能是32字节(64位系统）或者16字节(32位系统)，即两个SIZE_SZ的大小加上两个指针的大小。

总结一下glibc如何在malloc_chunk上节省内存。首先，prev_size仅在上一个chunk为释放状态时才需要，否则它会加入上一个chunk 的user data部分，节省出一个SIZE_SZ大小的内存。其次，size最后三位由于内存对齐的原因，被用来标记chunk的状态。最后，fd和 bk仅在释放状态下才需要,所以和user data复用,节省了2*SIZE_SZ大小的内存。fd_nextsize和 bk_nextsize仅在当前chunk为large chunk时才需要，所以在较小的chunk 中并未预留空间，节省了2*SIZE_SZ大小的内存。

机器类型	对齐位数	size_t
64位	16	8
32位	8	4

一般情况下，物理相邻的两个空闲 chunk 会被合并为一个 chunk 。堆管理器会通过 prev_size 字段以及 size 字段合并两个物理相邻的空闲 chunk 块。如果前一个 chunk 处于使用状态，那么不需要去通过链表串起来，所以当前 chunk 也就不需要 prev_size。当申请的内存大小对 2*size_t 取余之后比 size_t 小于等于的话就可以用它的下一个 chunk 的 prev_size。

三、各类bin

chunk被释放时，glibc会将它们重新组织起来，构成不同的bin链表，当用户再次申请时，就从中寻找合适的 chunk返回用户。不同大小区间的 chunk被划分到不同的 bin中，再加上一种特殊的bin，一共有四种: Fast bin、Small bin、Large bin和 Unsorted bin。这些bin记录在malloc_state结构中。

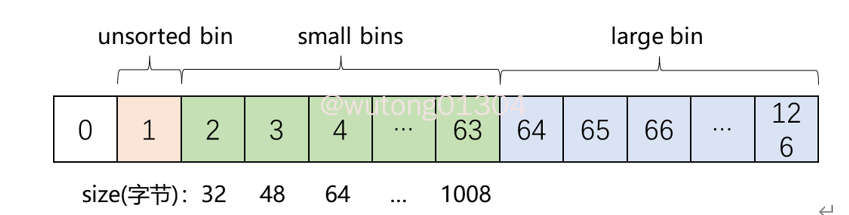

bins 数组每连续两个 chunk 指针维护一个 bin（即 fd 和 bk ），其结构如下图所示（64位）。其中 small bins 中 chunk 大小已给出。large bins 的每个 bin 中的 chunk 大小在一个范围内。

3.1 fast bin

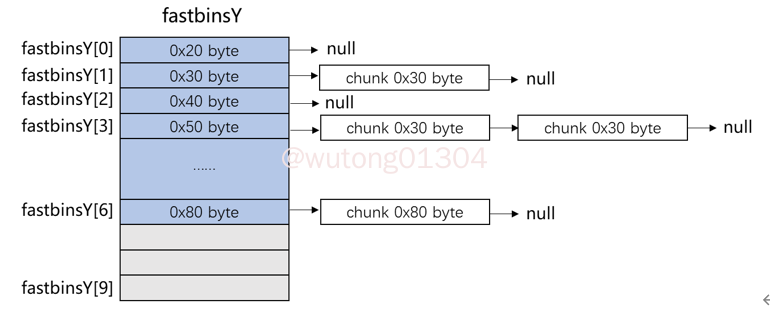

在实践中，程序申请和释放的堆块往往都比较小，所以glibc对这类bin使用单链表结构，并采用LIFO(后进先出)的分配策略。为了加快速度，fast bin里的chunk不会进行合并操作，除非调用malloc_consolidate 函数。所以下一个chunk的 P始终标记为1，使其处于使用状态。同一个fast bin里chunk 大小相同，并且在fastbinsY数组里按照从小到大的顺序排列，序号为0的fast bin中容纳的chunk大小为4*SIZE_SZ字节，随着序号增加，所容纳的chunk递增2*SIZE_SZ字节。如图所示（以64位系统为例)。

在内存分配和释放过程中，fast bin 是所有 bin 中操作速度最快的。fast bin chunk大小最大64字节，但是其可以支持的 chunk 的数据空间（除去pre_size、chunk_size）最大为 80 字节。因此不超过 0x80 的内存释放会进入 fast bin。除此之外， fastbin 最多可以支持的 bin 的个数为 10 个，从数据空间为 8 字节开始一直到 80 字节。64位：在0x20~~0x80之间。32位：在0x10~~0x40之间（包含区间边界）。

3.2 unsorted bin

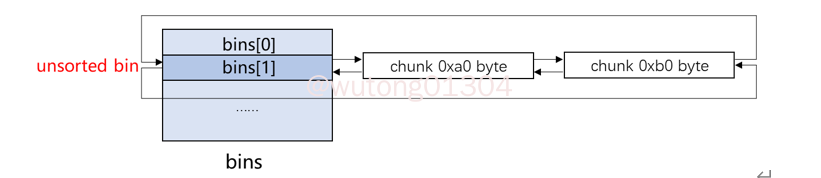

一定大小的chunk被释放时，在进入small bin或者large bin之前，会先加人unsorted bin。在实践中，一个被释放的chunk常常很快就会被重新使用，所以将其先加入unsorted bin可以加快分配的速度。unsorted bin使用循环双链表结构，并采用FIFO(先进先出)的分配策略。unsorted bin 只有 1 个。不同于其他的 bin （包括 fast bin ），在 unsorted bin 中，对 chunk 的大小并没有限制，任何大小的 chunk 都可以归属到 unsorted bin 中。如图所示（以64位系统为例)。

unsorted bin 可以视为空闲 chunk 回归其所属 bin 之前的缓冲区，unsorted bin 中的空闲 chunk 处于乱序状态，主要有两个来源：当一个较大的 chunk 被分割成两半后，如果剩下的部分大于 MINSIZE，就会被放到 unsorted bin 中。释放一个不属于 fast bin 的 chunk，并且该 chunk 不和 top chunk 紧邻时，该 chunk 会被首先放到 unsorted bin 中。

3.3 small bin

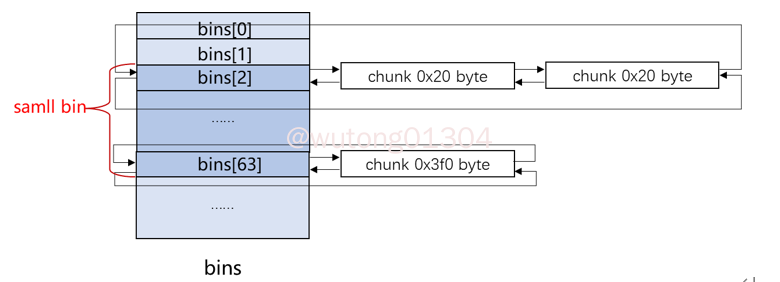

同一个small bin里chunk 的大小相同，采用循环双链表结构，使用频率介于fast bin和 large bin之间。small bin在bins里居第2到第63位，共62个。根据排序，每个small bin的大小为2SIZE_SZidx( idx表示bins数组的下标)在64位系统下，最小的small chunk为2×8×2=32字节，最大的small chunk为2×8×63=1008字节。small bins 中每个 bin 对应的链表采用 **FIFO (先进先出)**的规则。如图所示（以64位系统为例)。

由于small bin和 fast bin有重合的部分，所以这些chunk在某些情况下会被加入 small bin 中。

3.4 large bin

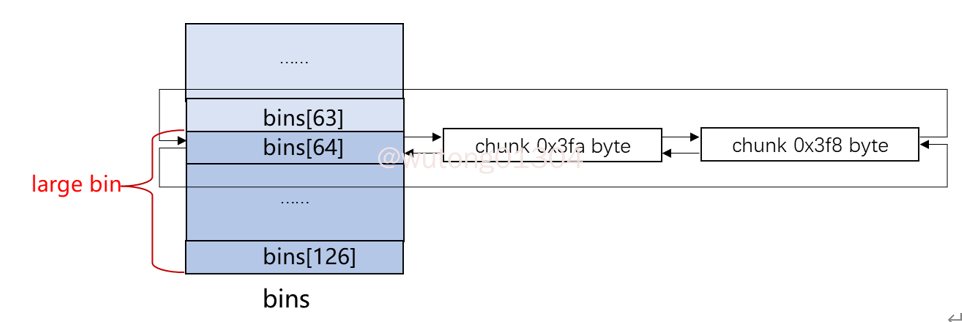

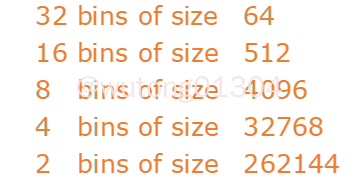

**采用FIFO(先进先出)**，large bin在 bins里居第64到第126位，共63个，被分成了6组，每组 bin所能容纳的chunk按顺序排成等差数列，公差分别如下。

32位系统下第一个large bin的chunk最小为512字节,第二个large bin的chunk最小为512+64字节(处于[512,512+64)之间的chunk都属于第一个large bin )，以此类推。64位系统也是一样的，第一个large bin的chunk最小为1024字节，第二个large bin的chunk最小为1024+64字节(处于[1024,1024+64)之间的chunk都属于第一个large bin )，以此类推。

large bin也是采用双链表结构，里面的chunk从头结点的f指针开始，按大小顺序进行排列。为了加快检索速度，fd_nextsize和 bk_nextsize指针用于指向第一个与自己大小不同的chunk，所以也只有在加入了大小不同的chunk时，这两个指针才会被修改。根据 fd_nextsize 和 bk_nextsize 指针从大到小排序。
